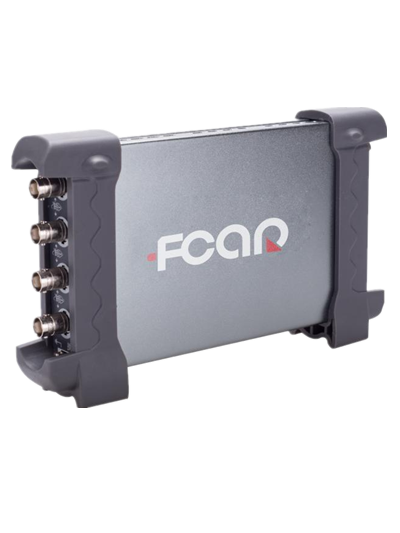

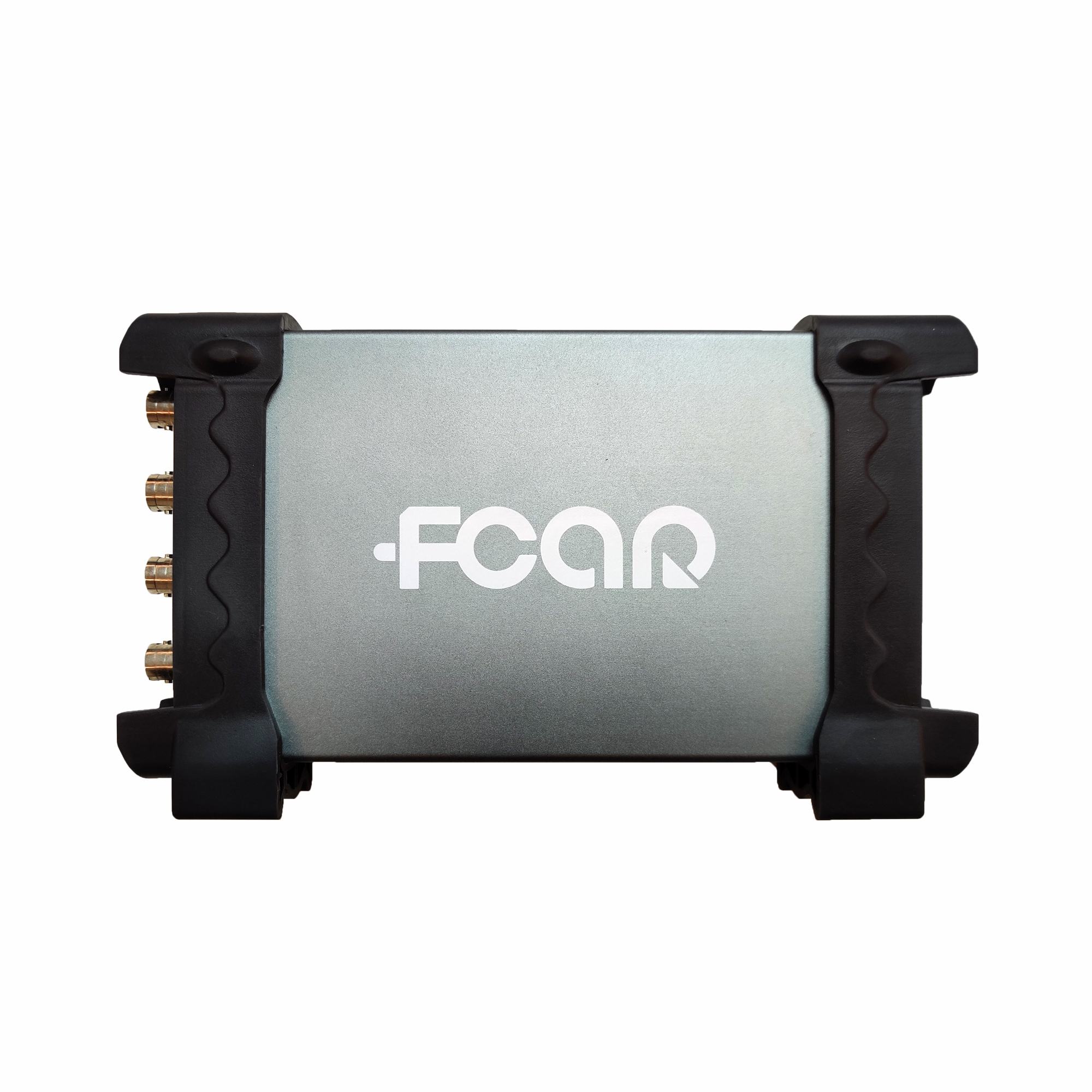

Osciloscopio FCAR FP511

Osciloscopio Automotriz
Osciloscopio FCAR FP511
Compatible con sistemas operativos ANDROID

Utiliza tu osciloscopio con el scanner FCAR F7S directamente desde la tablet y potencia tus diagnósticos profesionales. De forma fácil y rápida instalas la APP del osciloscopio FP511 y listo!!

Características y especificaciones.


Vertical

Canales analógicos 4
Ancho de banda 70MHz (-3dB)
Resistencia de impedancia de entrada: 1 MΩ; Capacitancia: 25 pF ± 3pF
Sensibilidad de entrada 2mV / div a 10V / div
Acoplamiento de entrada AC / DC / GND
Resolución vertical 8 bits
Profundidad de memoria 64K / CH
Protección máxima de entrada 400 V (CC + CA pico)
Sistema operativo compatible con Android 4.3 / 4.4 / 5.1 y versiones superiores

Horizontal

Tasa de muestreo en tiempo real 1GSa / s
Rango de base de tiempo 2ns / div a 1000s / div (secuencias 1-2-5)
Precisión de base de tiempo ± 50 ppm

Trigger

Fuente CH1, CH2, CH3, CH4
Modo de borde, pulso, video, alternativo
Modo X-Y
Entrada del eje X CH1
Entrada del eje Y CH2
Cambio de frase Máximo 3 grados

Cursores y medición

Medición de voltaje Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
Frecuencia de medición de tiempo, período, tiempo de subida, tiempo de caída, ancho positivo, ancho negativo, ciclo de trabajo
Modos de medición de cursores horizontal, vertical, pista, medición automática
Proceso de señal de forma de onda +, -, x, ÷, FFT, Invert

Rango de voltaje

Sonda de 10mV a 10V / div @ x 1
Sonda de 100 mV a 100 V / div @ x 10
Sonda de 1V a 1000V / div @ x 100
Sonda de 10 V a 10000 V / div @ x 1000
Sonda de 100 V a 100000 V / div @ x 10000

Modo generador de forma de onda arbitraria

Frecuencia de forma de onda DC ~ 25MHz
DAC 2K ~ 200MHz ajustable
Resolución de frecuencia 0,10%
Salida de forma de onda del canal 1CH
Profundidad de forma de onda 2KSa
Resolución vertical 12 bit
Estabilidad de frecuencia <30 ppm
Amplitud de onda ± 3,5 V máx.
Impedancia de salida 50 Ω
Corriente de salida 50mA, Ipeak = 50mA
Sistema BW 25M
Distorsión armónica -50dBc (1KHz), -40dBc (10KHz)

Otros

Rango de corriente CC65 (20A), CC65 (60A), CC650, CC1100
Cursor Diferencia de tiempo / frecuencia, diferencia de voltaje
FFT Rectangular, Hanning, Hamming, Blackman Window
MATEMÁTICAS Suma, resta, multiplicación, división
AUTOSET Sí (≥30Hz)
Interfaz USB 2.0
Fuente de alimentación USB de doble puerto
Volumen 175 x 105 x 30 (mm)
Peso 1Kg
